Хомут врезной
Врезной хомут для врезки в трубопровод под давлением
Применение: Врезные хомуты применяются для создания водозабора из существующего трубопровода. Возможна врезка под давлением в трубопровод с питьевой водой. Монтаж не занимает много времени и очень прост - никакой сварки, только один гаечный ключ и пара прямых рук.
 |
 |
 |
 |
 |
| Продажа от 1 шт | Бесплатная доставка до транспортной компании | Произведём за 72 часа | Изготовим нестандартный врезной хомут | 100 % контроль качества |

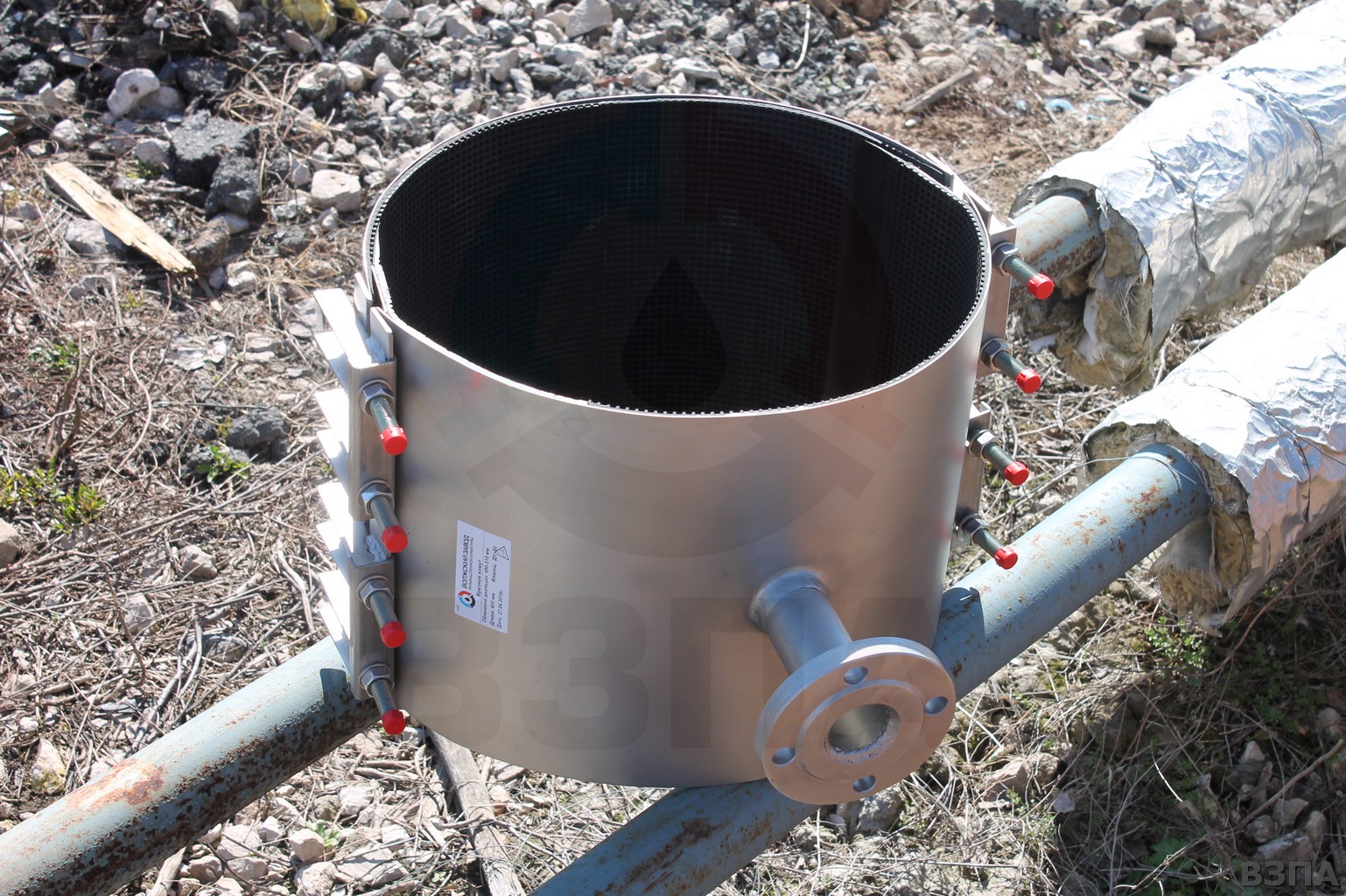

Хомут с фланцевым выходом
Обжимной диапазон (наружный диаметр трубы): от 100 мм до 1280 мм;
Стандартные длины: 300мм, 400мм, 500мм, 600мм;
Диаметр врезного фланца: ДУ 50, ДУ 80, ДУ 100;
Длина водозаборного патрубка: 150 мм;
Рабочее давление: 3 - 16 bar.
Рабочая температура: до 150 °С
Устройство: Врезной хомут конструкционно похож на ремонтный хомут из нержавеющей стали, только снабжен водоразборным патрубком с фланцем и бандаж изготавливается из более толстого металла.
Врезной хомут состоит из корпуса, резинового уплотнения, накидной скобы и метизов.
1. Корпус, состоящий из бандажа, водозаборного патрубка, фланца и замковой части представляет собой цельную конструкцию из нержавеющей стали (08Х18Н10 или AISI 304), сваренную в среде аргона и прошедшую трёхстадийную химическую пассивацию для дополнительной защиты от коррозии сварочных швов.
2. Резиновое уплотнение с внутренней поверхностью типа "вафля", в которое впрессован вкладыш из нержавеющей стали, крепится к внутренней стенке бандажа с помощью специального клея или армированной клейкой ленты.
Уплотнение может быть изготовлено из:
- EPDM этилен-пропиленовый каучук. До +70 °С (Стандартное исполнение)
- H-EPDM высокотемпературный этилен-пропиленовый каучук. До +150 °С.
- NBR бутадиен-нитрильный каучук. До +70 °С, взаимодествие с маслами, бензином.
- Силикон. Для особо низких -70 °С и высоких +270 °С температур
Все эти материалы подходят для врезки в трубопровод с питьевой водой.
3. Накидные скобы, гайки и шайбы выполнены из нержавеющей стали, защитные колпачки из пластика.
Расчетный срок эксплуатации 10 лет. Продукция имеет все необходимые сертификаты.
Прайс лист представлен на сайте ниже.

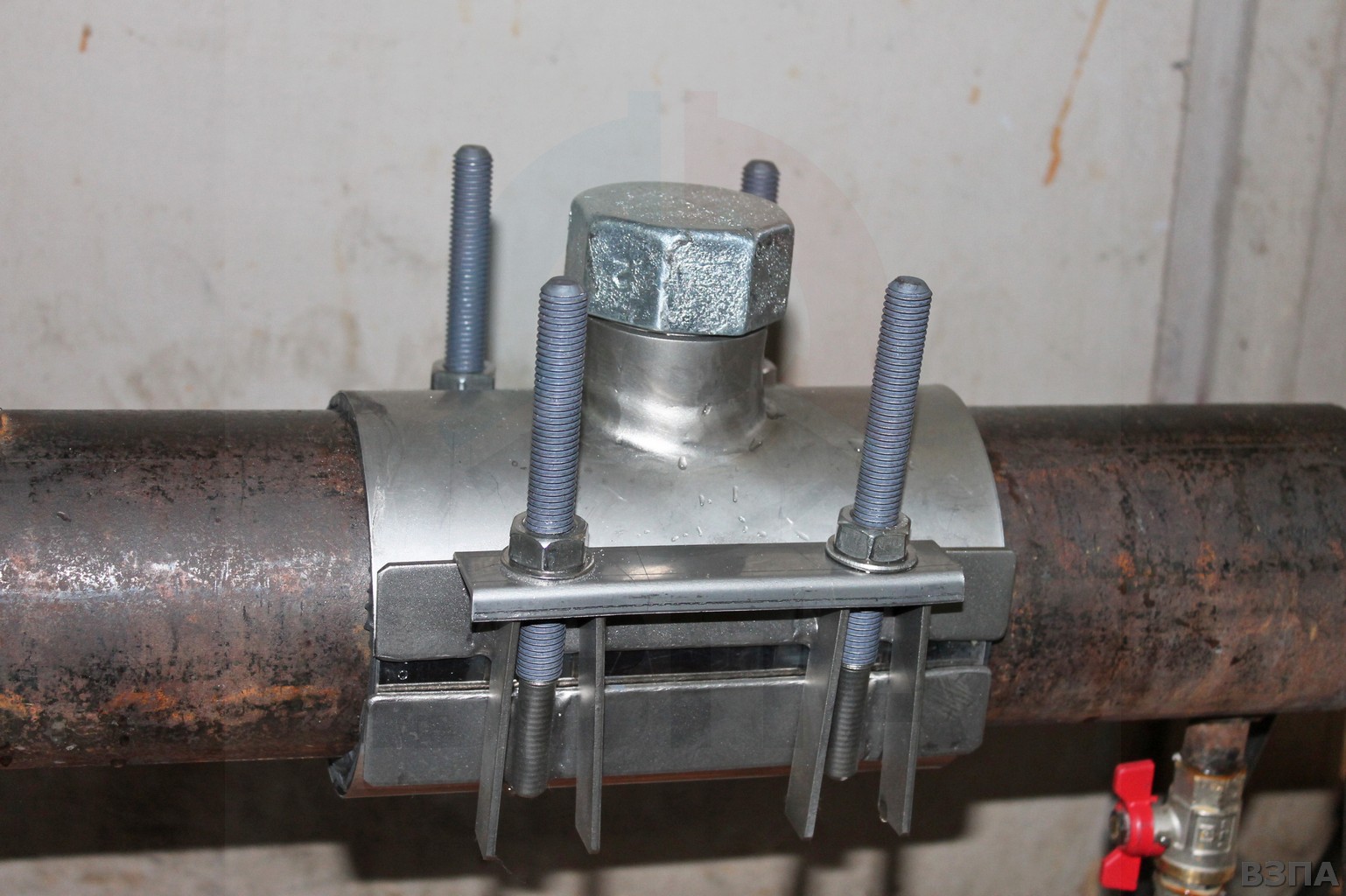

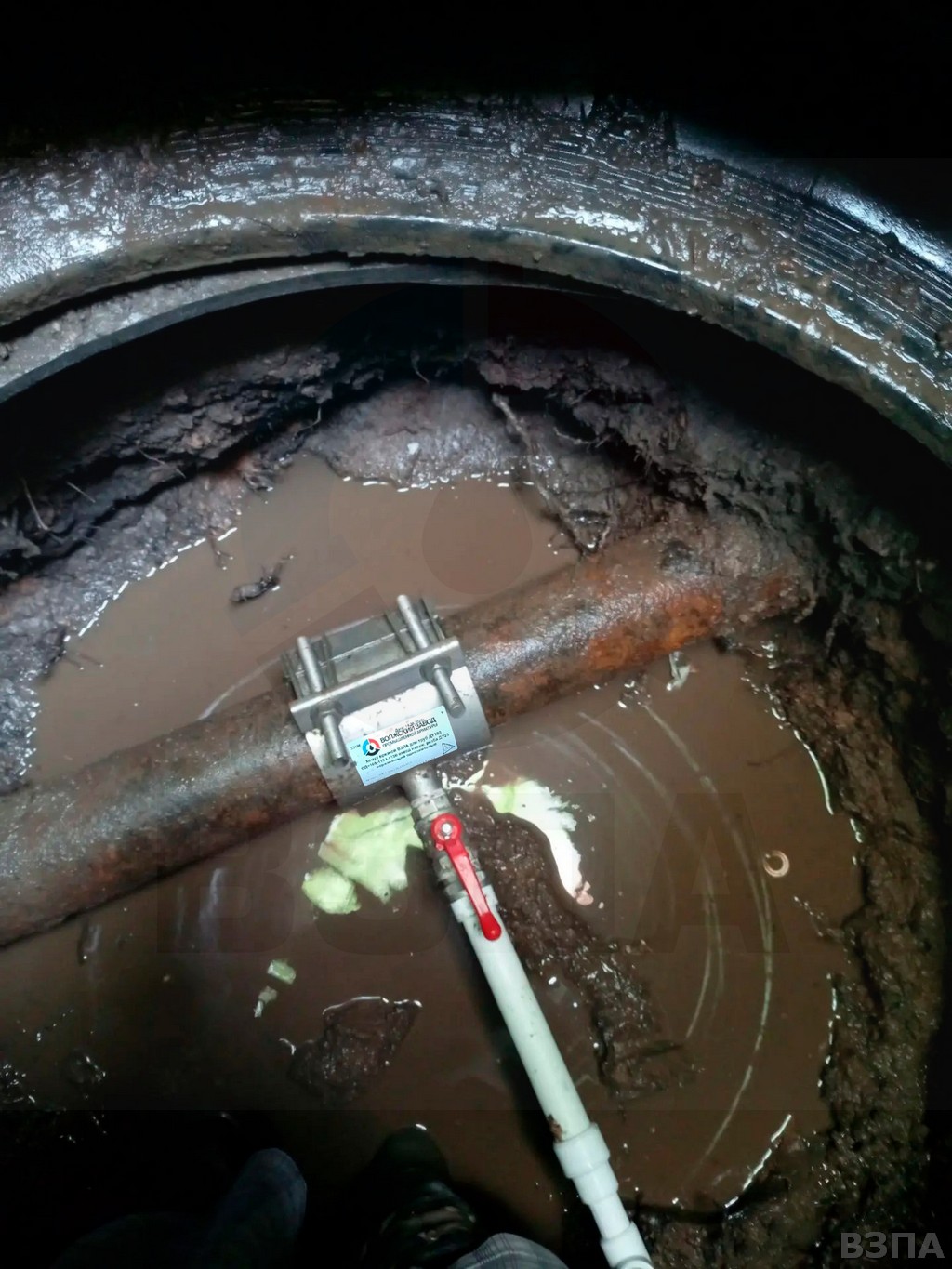

Хомут с наружним или внутренним резьбовым выходом
Обжимной Диапазон (наружный диаметр трубы): от 57 до 1280 мм.
Стандартные длины: 150, 200, 300, 400, 500, 600, 800 мм
Размеры резьбового выхода: 1/2", 3/4”, 1” ,1 1/4” ,1 1/2” ,2” ,2 1/2” ,3” ,3 1/2” ,4”.
Длина патрубка (для хомута с наружным резьбовым выходом): 150мм.
Рабочее давление: 3-16 бар.
Рабочая температура: до 150 °С.
Паспорт ВЗПА - Врезной хомут .docx
Паспорт ВЗПА - Врезной хомут .pdf
Паспорт ВЗПА - Врезной хомут с резьбовым выходом .docx
Паспорт ВЗПА - Врезной хомут с резьбовым выходом .pdf
Справочник - Наружные диаметры трубопроводов
Все цены на сайте указаны с учётом НДС и бесплатной доставки до транспортной компании.
Последнее изменение цены: 18.10.2021г.
Все цены, указанные на сайте, актуальны.
Цены "Хомуты врезные однозамковые"
| № | Обжимной диапазон, мм (Наружный диаметр трубы) |
Патрубок. | ||||||
|---|---|---|---|---|---|---|---|---|
|
ДУ 15 1/2" |
ДУ 20 3/4" |
ДУ 25 1" |
ДУ 32 1 1/4" |
ДУ 40 1 1/2" |
ДУ 50 2" |
ДУ 65 2 1/2" |
||
| 1 |
57-66
ДУ=50
|
|
|
|||||
| 2 |
60-67
|
|
|
|||||
| 3 |
63-70
|
|
|
|||||
| 4 |
67-74
|
|
|
|
||||
| 5 |
70-77
|
|
|
|
||||
| 6 |
75-83
ДУ=65
|
|
|
|
||||
| 7 |
82-90
|
|
|
|
|
|||
| 8 |
88-98
ДУ=80
|
|
|
|
|
|||
| 9 |
95-104
|
|
|
|
|
|
||
| 10 |
98-108
|
|
|
|
|
|
||
| 11 |
102-112
ДУ=90
|
|
|
|
|
|
||
| 12 |
108-118
ДУ=100
|
|
|
|
|
|
||
| 13 |
113-123
|
|
|
|
|
|
||
| 14 |
118-128
ДУ=100
|
|
|
|
|
|
|
|
| 15 |
120-131
|
|
|
|
|
|
|
|
| 16 |
125-135
|
|
|
|
|
|
|
|
| 17 |
133-144
ДУ=125
|
|
|
|
|
|
|
|
| 18 |
139-150
|
|
|
|
|
|
|
|
| 19 |
145-155
|
|
|
|
|
|
|
|
| 20 |
151-161
|
|
|
|
|
|
|
|
| 21 |
159-170
ДУ=150
|
|
|
|
|
|
|
|
Цены "Хомуты врезные двухзамковые"
| № | Обжимной диапазон, мм (Наружный диаметр трубы) |
Патрубок. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ДУ 15 1/2" |
ДУ 20 3/4" |
ДУ 25 1" |
ДУ 32 1 1/4" |
ДУ 40 1 1/2" |
ДУ 50 2" |
ДУ 65 2 1/2" |
ДУ 80 3" |
ДУ 100 4" |
ДУ 150 6" |
ДУ 200 8" |
||
| 1 |
108-128
ДУ=100
|
|
|
|
|
|
||||||
| 2 |
112-134
|
|
|
|
|
|
||||||
| 3 |
120-140
|
|
|
|
|
|
|
|||||
| 4 |
133-153
ДУ=125
|
|
|
|
|
|
|
|||||
| 5 |
138-160
|
|
|
|
|
|
|
|||||
| 6 |
148-168
|
|
|
|
|
|
|
|||||
| 7 |
159-180
ДУ=150
|
|
|
|
|
|
|
|||||
| 8 |
168-190
ДУ=160
|
|
|
|
|
|
|
|
||||
| 9 |
179-200
|
|
|
|
|
|
|
|
|
|||
| 10 |
190-210
ДУ=175
|
|
|
|
|
|
|
|
|
|||
| 11 |
198-218
|
|
|
|
|
|
|
|
|
|||
| 12 |
210-230
ДУ=200
|
|
|
|
|
|
|
|
|
|||
| 13 |
216-238
|
|
|
|
|
|
|
|
|
|||
| 14 |
225-246
|
|
|
|
|
|
|
|
|
|
||
| 15 |
240-260
ДУ=225
|
|
|
|
|
|
|
|
|
|
||
| 16 |
250-270
|
|
|
|
|
|
|
|
|
|
||
| 17 |
263-283
|
|
|
|
|
|
|
|
|
|
||
| 18 |
273-293
ДУ=250
|
|
|
|
|
|
|
|
|
|
||
| 19 |
294-314
|
|
|
|
|
|
|
|
|
|
||
| 20 |
315-335
ДУ=300
|
|
|
|
|
|
|
|
|
|
||
| 21 |
322-344
|
|
|
|
|
|
|
|
|
|
|
|
| 22 |
334-354
|
|
|
|
|
|
|
|
|
|
|
|
| 23 |
344-364
|
|
|
|
|
|
|
|
|
|
|
|
| 24 |
354-374
ДУ=350
|
|
|
|
|
|
|
|
|
|
|
|
| 25 |
365-385
|
|
|
|
|
|
|
|
|
|
|
|
| 26 |
376-399
|
|
|
|
|
|
|
|
|
|
|
|
| 27 |
400-420
ДУ=400
|
|
|
|
|
|
|
|
|
|
|
|
| 28 |
420-440
ДУ=400
|
|
|
|
|
|
|
|
|
|
|
|
| 29 |
440-460
ДУ=450
|
|
|
|
|
|
|
|
|
|
|
|
| 30 |
457-477
|
|
|
|
|
|
|
|
|
|
|
|
| 31 |
468-488
|
|
|
|
|
|
|
|
|
|
|
|
| 32 |
500-520
ДУ=500
|
|
|
|
|
|
|
|
|
|
|
|
| 33 |
520-540
ДУ=500
|
|
|
|
|
|
|
|
|
|
|
|
| 34 |
550-570
ДУ=560
|
|
|
|
|
|
|
|
|
|
|
|
| 35 |
568-588
|
|
|
|
|
|
|
|
|
|
|
|
| 36 |
586-606
|
|
|
|
|
|
|
|
|
|
|
|
| 37 |
600-620
|
|
|
|
|
|
|
|
|
|
|
|
| 38 |
609-629
|
|
|
|
|
|
|
|
|
|
|
|
| 39 |
625-645
ДУ=600
|
|
|
|
|
|
|
|
|
|
|
|
Цены "Хомуты врезные трёхзамковые"
| № | Обжимной диапазон, мм (Наружный диаметр трубы) |
Патрубок. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ДУ 15 1/2" |
ДУ 20 3/4" |
ДУ 25 1" |
ДУ 32 1 1/4" |
ДУ 40 1 1/2" |
ДУ 50 2" |
ДУ 65 2 1/2" |
ДУ 80 3" |
ДУ 100 4" |
ДУ 150 6" |
ДУ 200 8" |
||
| 1 |
630-660
ДУ=600
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
648-678
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
669-699
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
700-732
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
710-740
ДУ=700
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
729-759
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
756-786
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
783-813
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
800-830
ДУ=800
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
820-850
ДУ=800
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
840-870
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
869-899
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
900-930
ДУ=900
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
925-955
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
948-978
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
969-999
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
1000-1030
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
1040-1070
ДУ=1000
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
1200-1230
ДУ=1200
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
1250-1280
ДУ=1200
|
|
|
|
|
|
|
|
|
|
|
|
